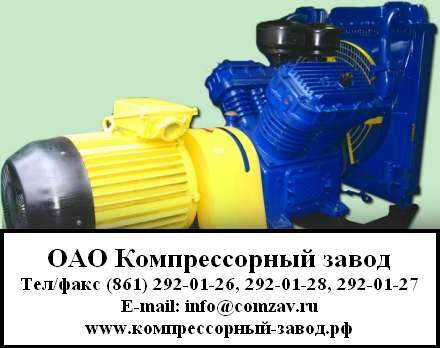

Компрессор 4ВУ1-5/9 4ВУ1-5-9 4ВУ1-5 9 компрессор 4ВУ1-5/9

Компрессор воздушный 4ВУ1-5/9 предназначен для снабжения сжатым воздухом избыточным давлением 0,78 МПа (8 кгс/см2) различных промышленных предприятий.

Компрессор 4ВУ1-5/9 устанавливается в закрытом помещении. Тип компрессора 4ВУ1-5/9 - поршневой, V-образный, четырехрядный, четырехцилиндровый, двухступенчатый, простого действия.

Компрессор 4ВУ1-5/9 в упакованном виде или на салазках может транспортироваться любым видом транспорта (автомобильным, железнодорожным и др.). Поднятие компрессора 4ВУ1-5/9 грузоподъемными средствами должно осуществляться строповкой за салазы или через отверстия в раме.

Компрессор 4ВУ1-5/9 запасные части, инструмент и приспособления должны храниться в закрытом помещении в упаковке.

Компрессор 4ВУ1-5/9 состоит из следующих основных узлов: холодильника, картера, блоков цилиндров, коленчатого вала, шатунов, поршней, клапанных головок и вентилятора. Холодильник промежуточный радиаторного типа четырех ходовой к компрессору 4ВУ1-5/9 предназначен для охлаждения сжатого в I ступени воздуха, протекающего по трубкам. Создаваемый вентилятором поток воздуха омывает трубки снаружи перпендикулярно трубному пучку, что обеспечивает охлаждение сжатого воздуха до температуры 40-60 °С. В конструкции холодильника предусмотрены раздельные крышки, отделяющие каждый ход воздуха, что исключает подогрев воздуха через стенки перегородок. К стойкам холодильника крепится диффузор, в раструбе которого размещается рабочее колесо вентилятора. Диффузор создает направление воздуха по всей поверхности холодильника. К нижним крышкам крепятся трубки системы продувки компрессора 4ВУ1-5/9.

Картер компрессора 4ВУ1-5/9 литой, чугунный, жесткой конструкции, имеет две расточки для установки коленчатого вала, два люка для доступа к нижним головкам шатунов и две привалочные плоскости в верхней части для установки цилиндров.
